前回 軽トラキャンピングシェル２号制作記録床編のつづきです。
シェルの横壁を２つ作って行きます。
今回使う角材は３センチ×４センチだけです。
全く同じサイドの壁を２つ作ります。

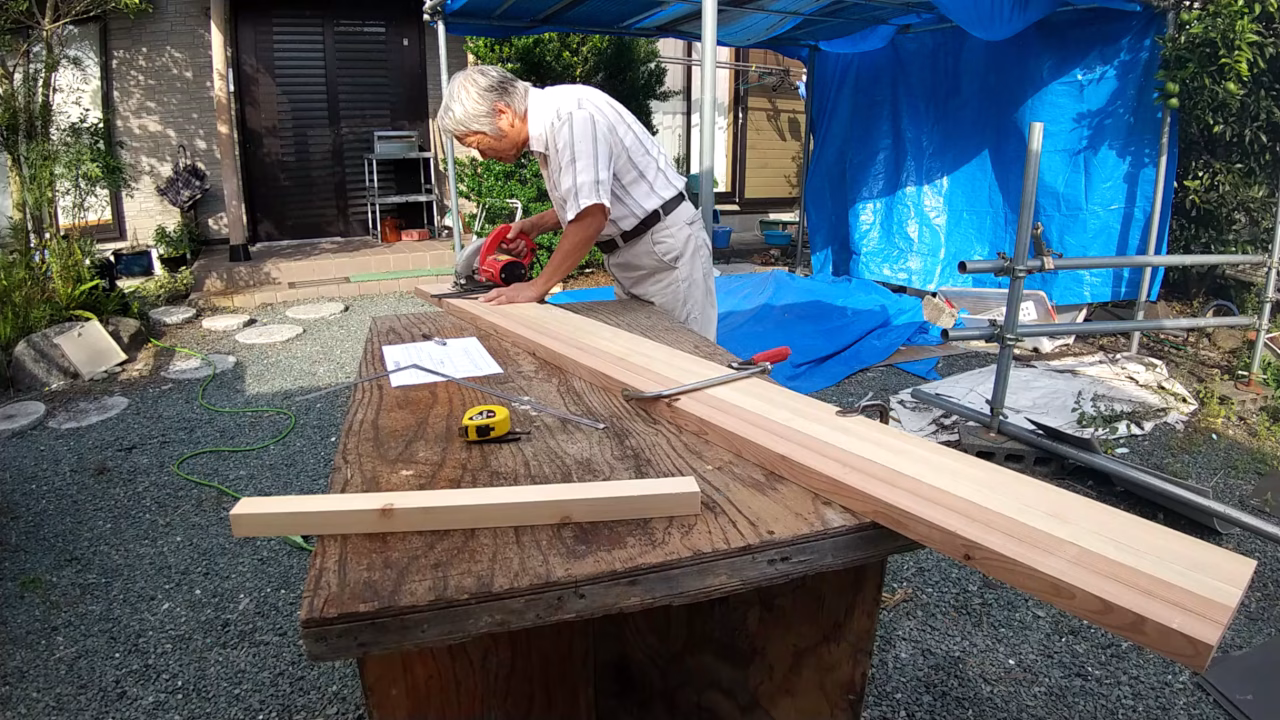

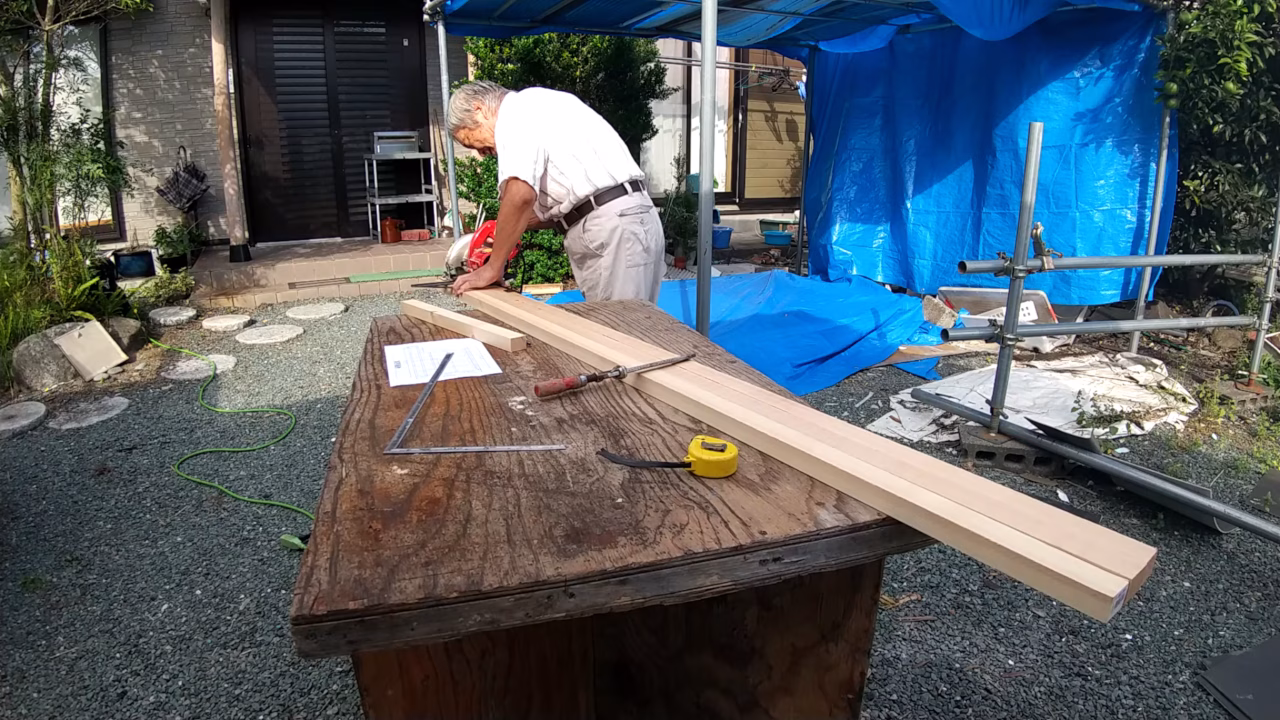

設計図横向きの角材、上から２本を２メートル４４センチにカットします。
次に、その下の１メートル８７センチ３本をカットします。
つづいて縦向きの１メートル４４センチ５本をカットします。
ここで丸鋸の刃を１５ミリ出して固定しました。

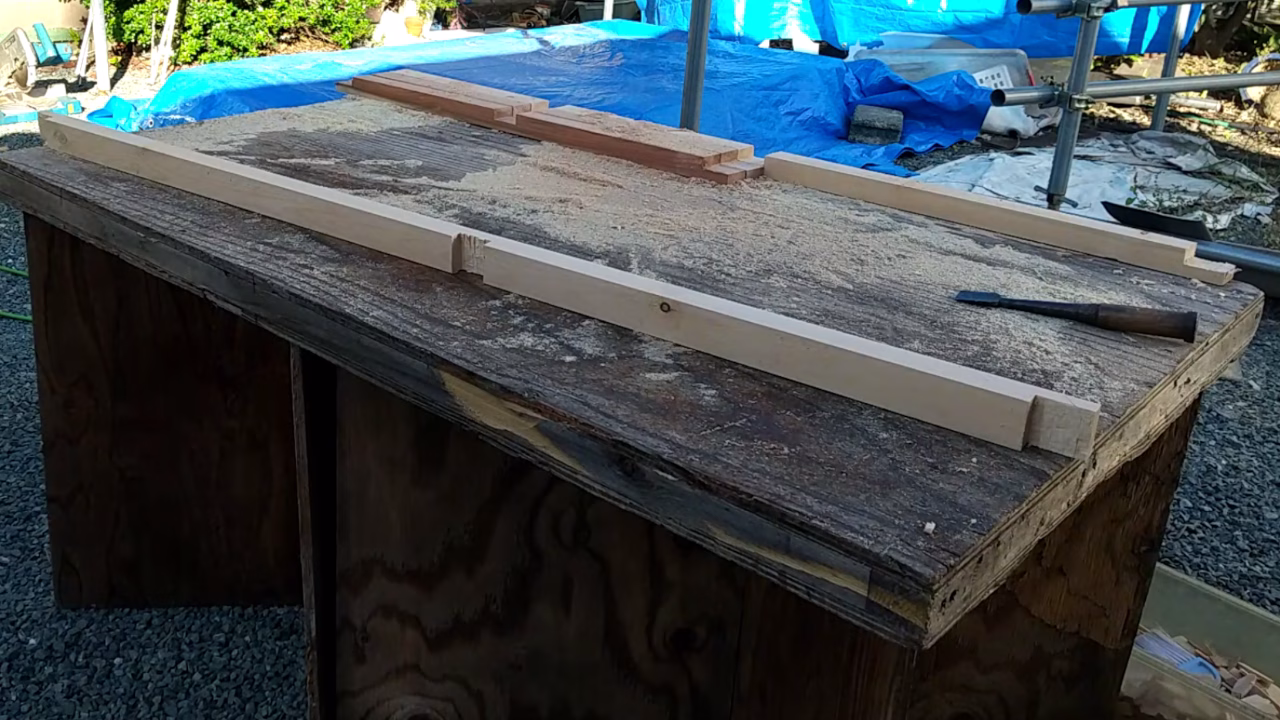

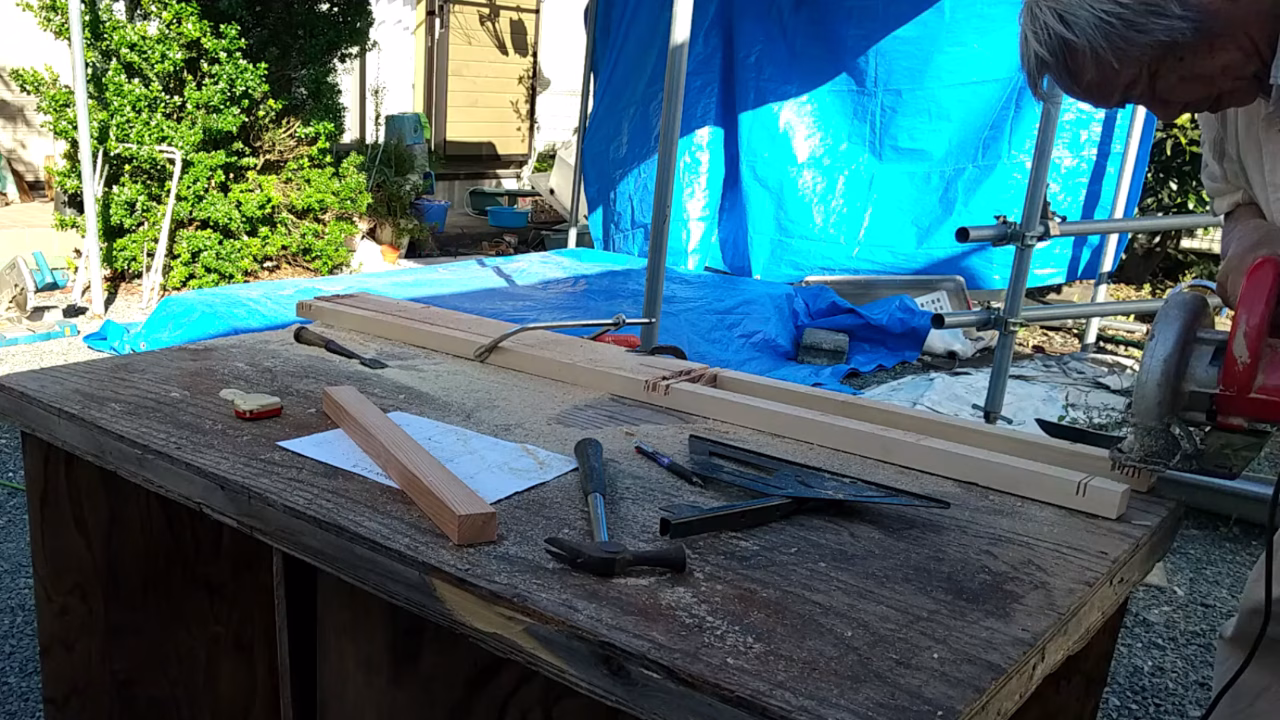

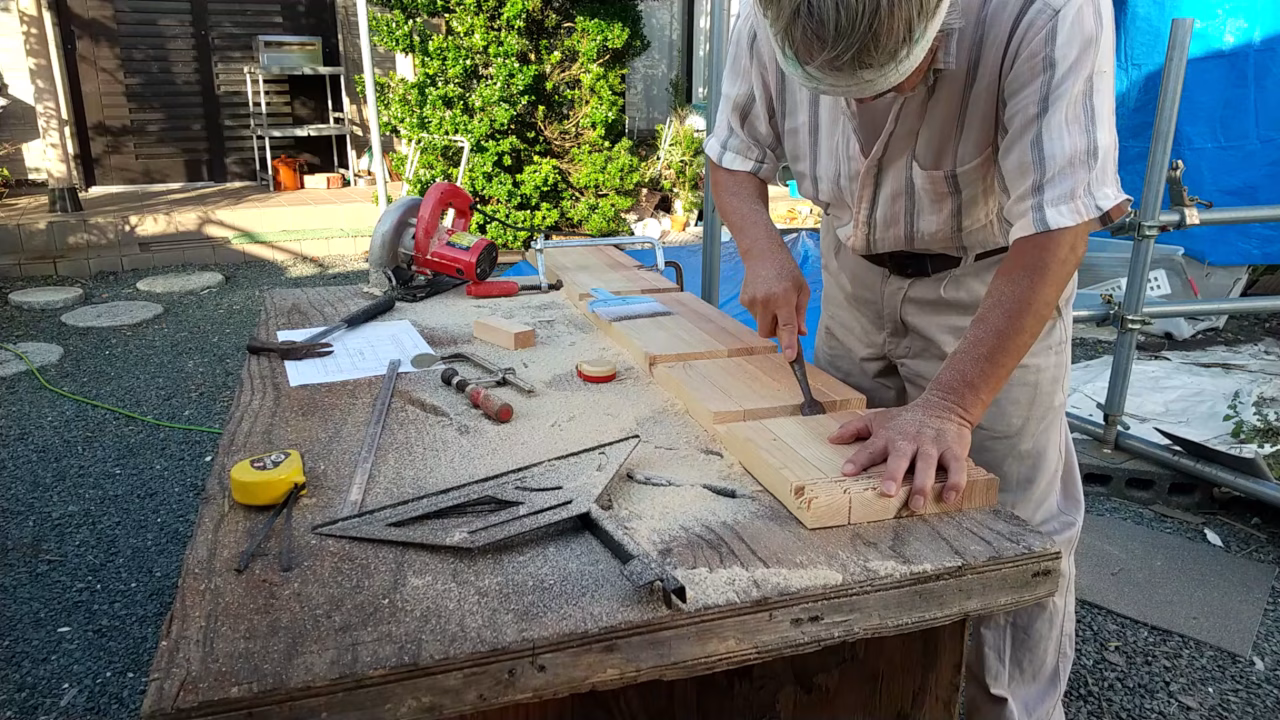

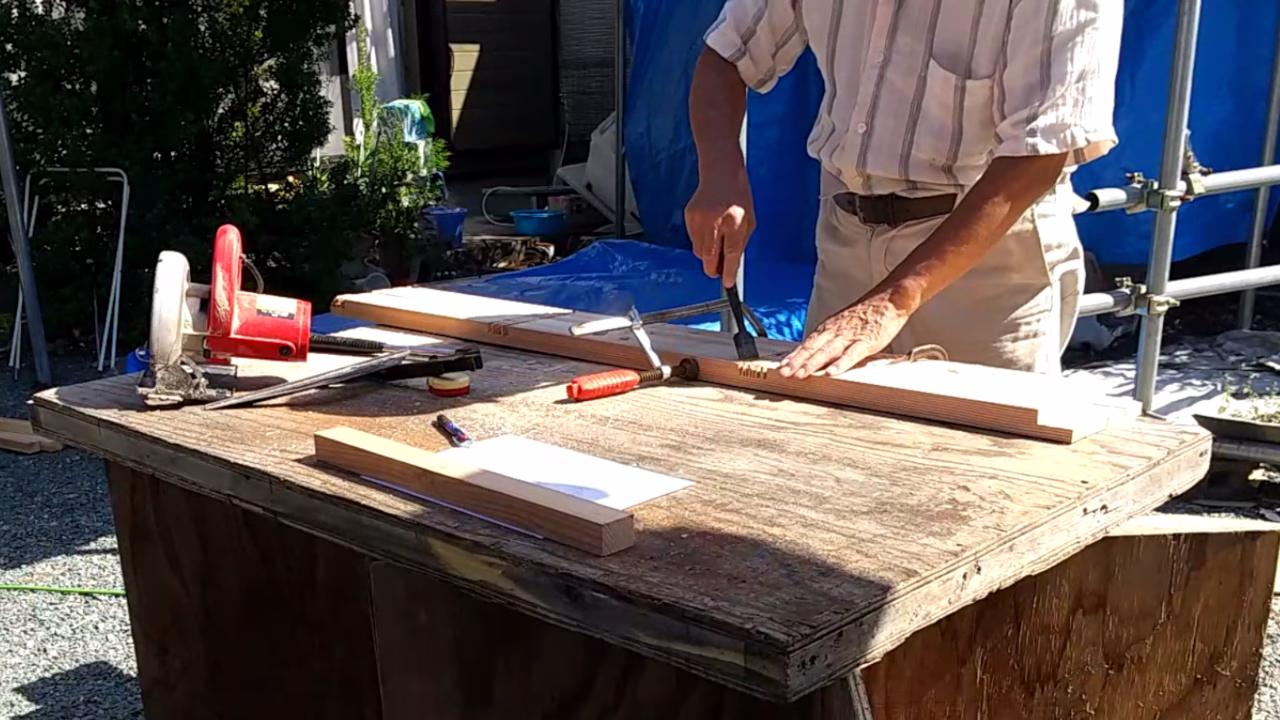

５本まとめて溝を彫り、ノミできれいに仕上げました。

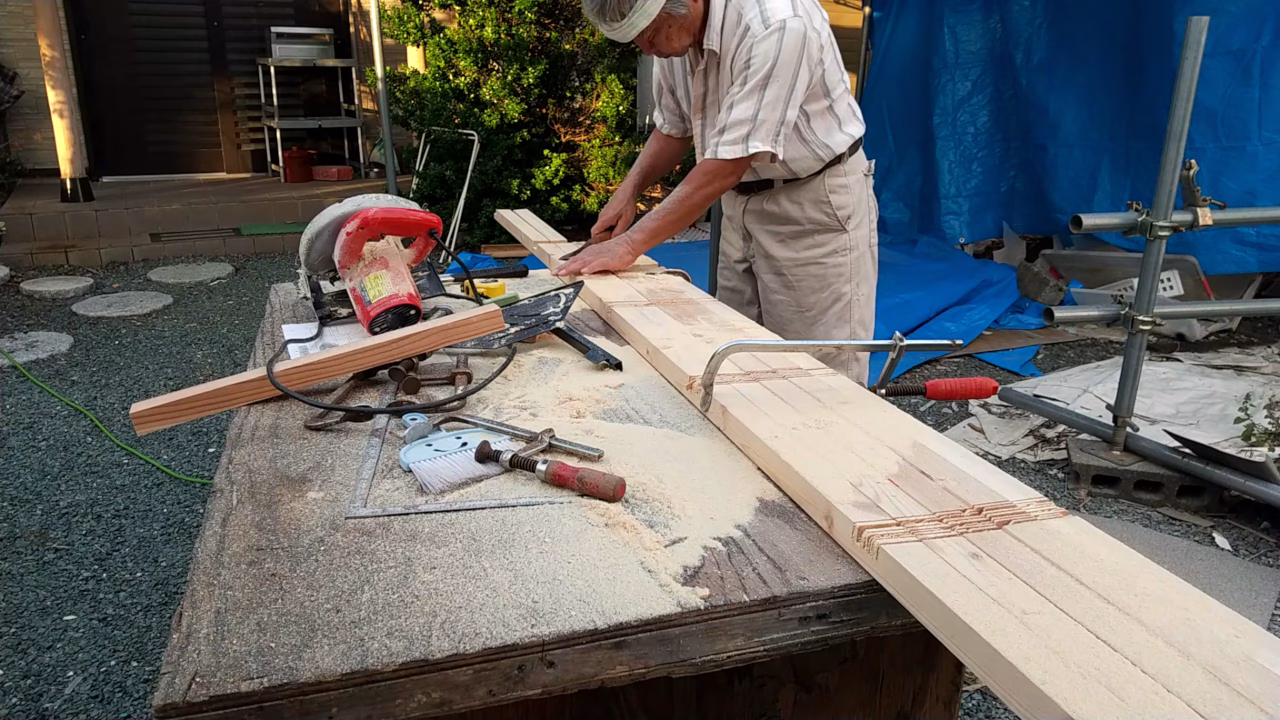

最初にカットした横方向の木材５本も、まとめて溝を彫りノミできれいに整えました。

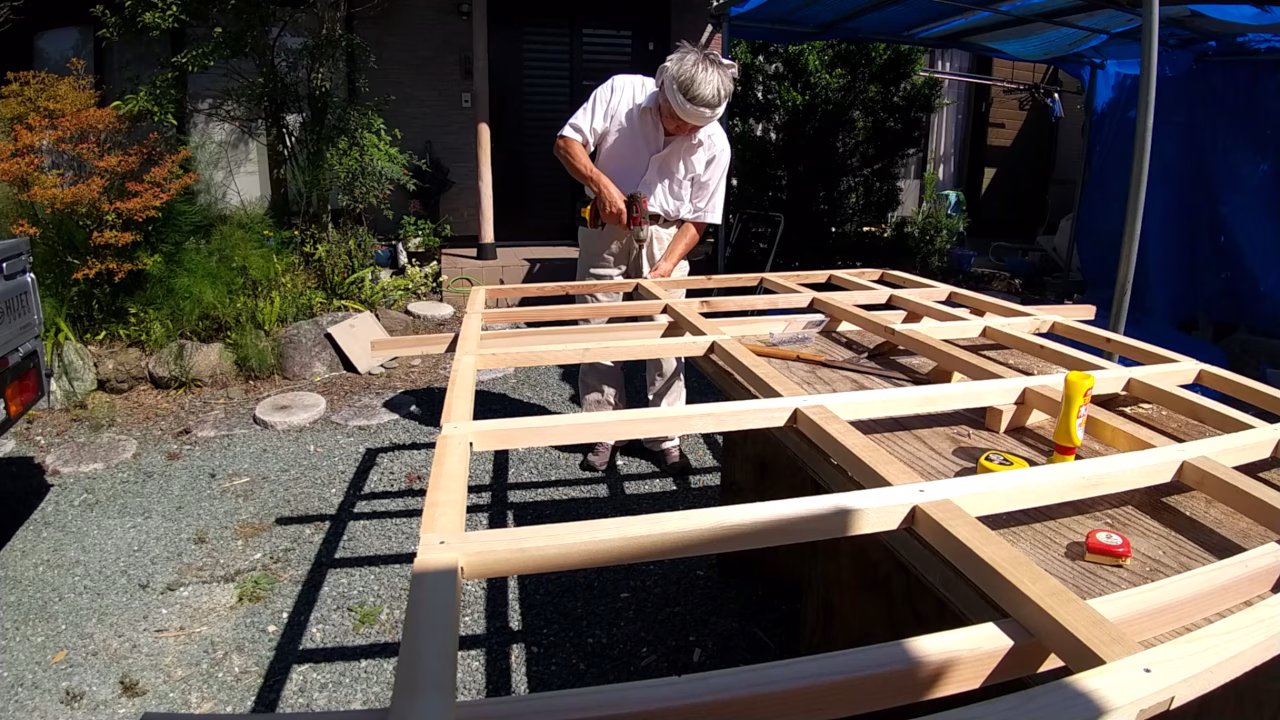

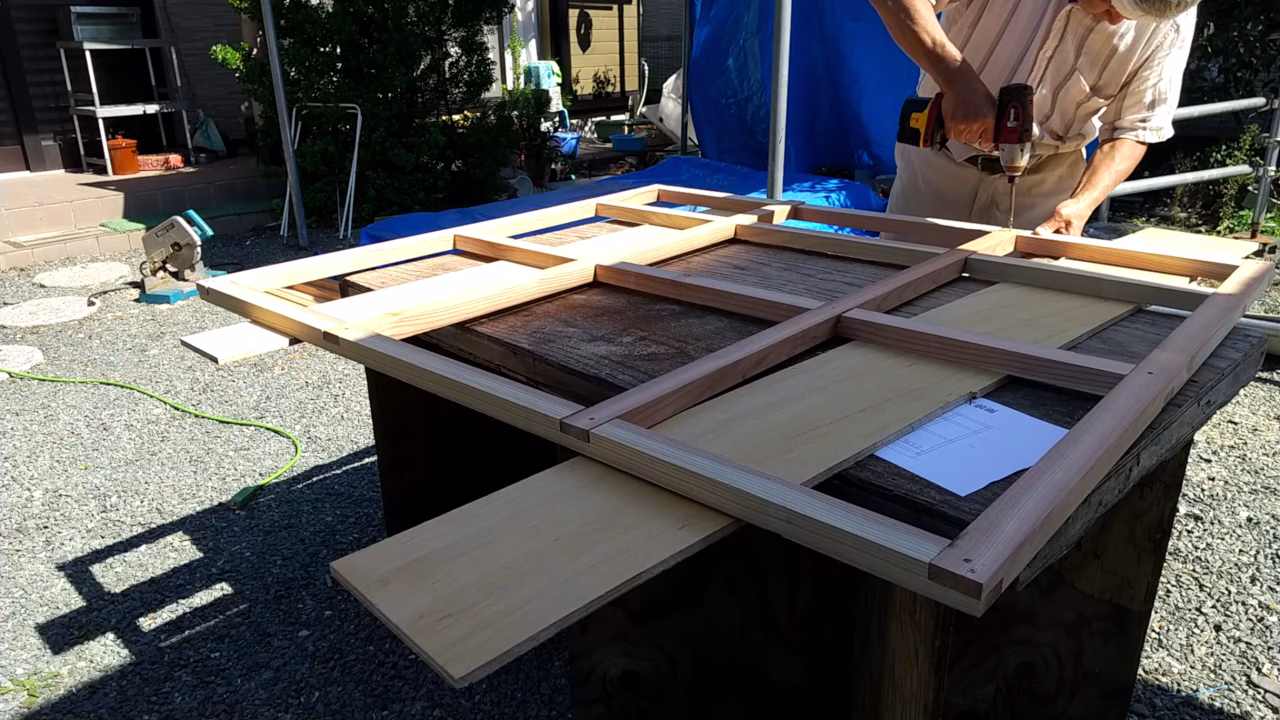

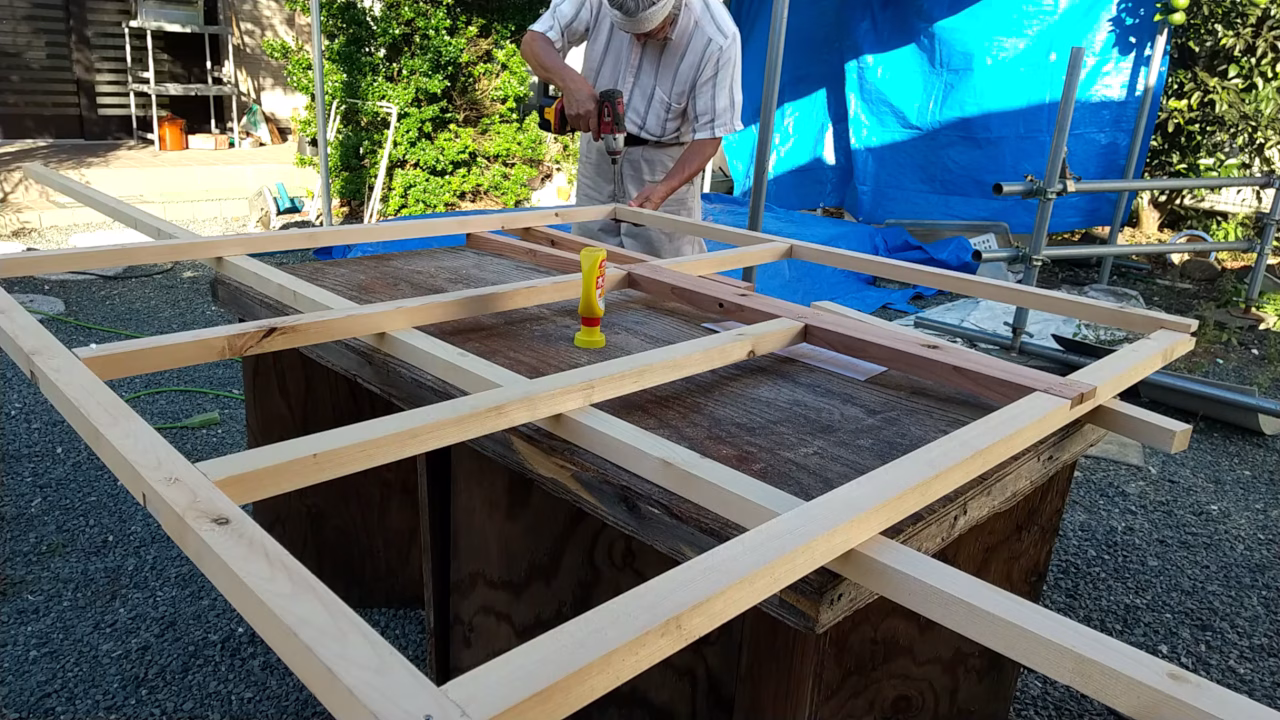

作業台に木材を並べて、噛み合わない溝を微調整してからボンドとビスで仕上げます。
同じ側面壁をもう１つ作りました。

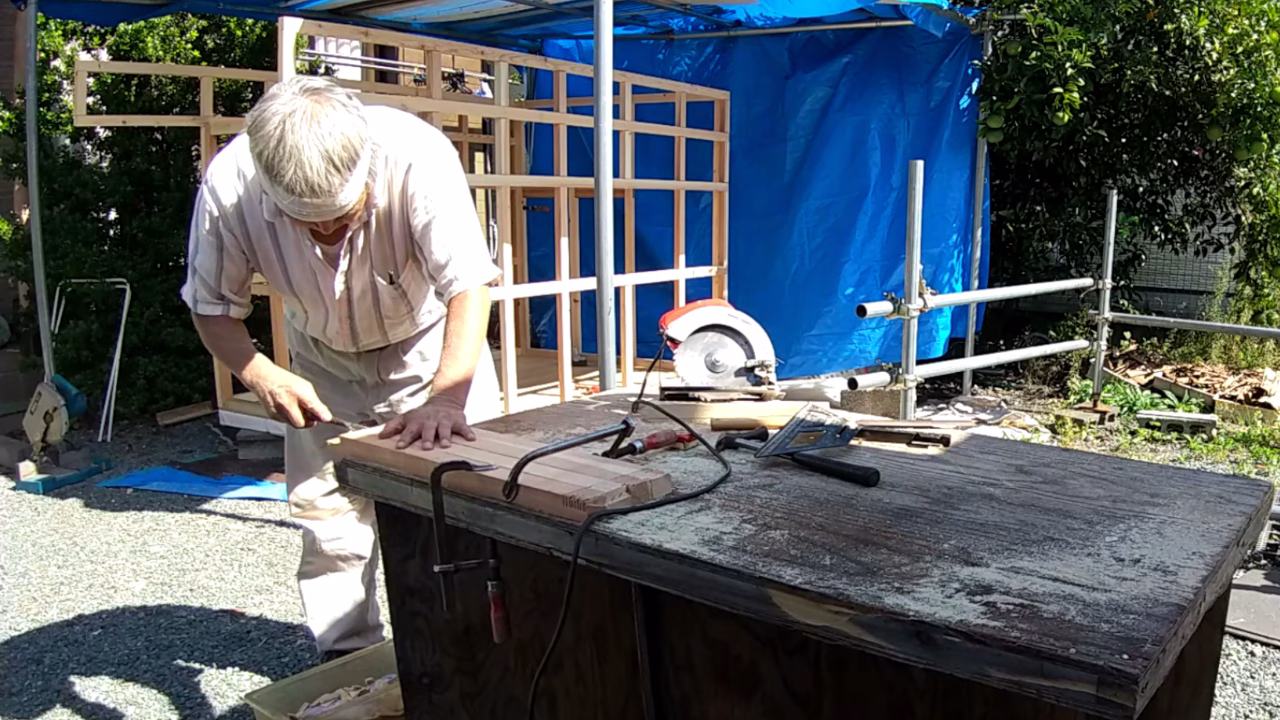

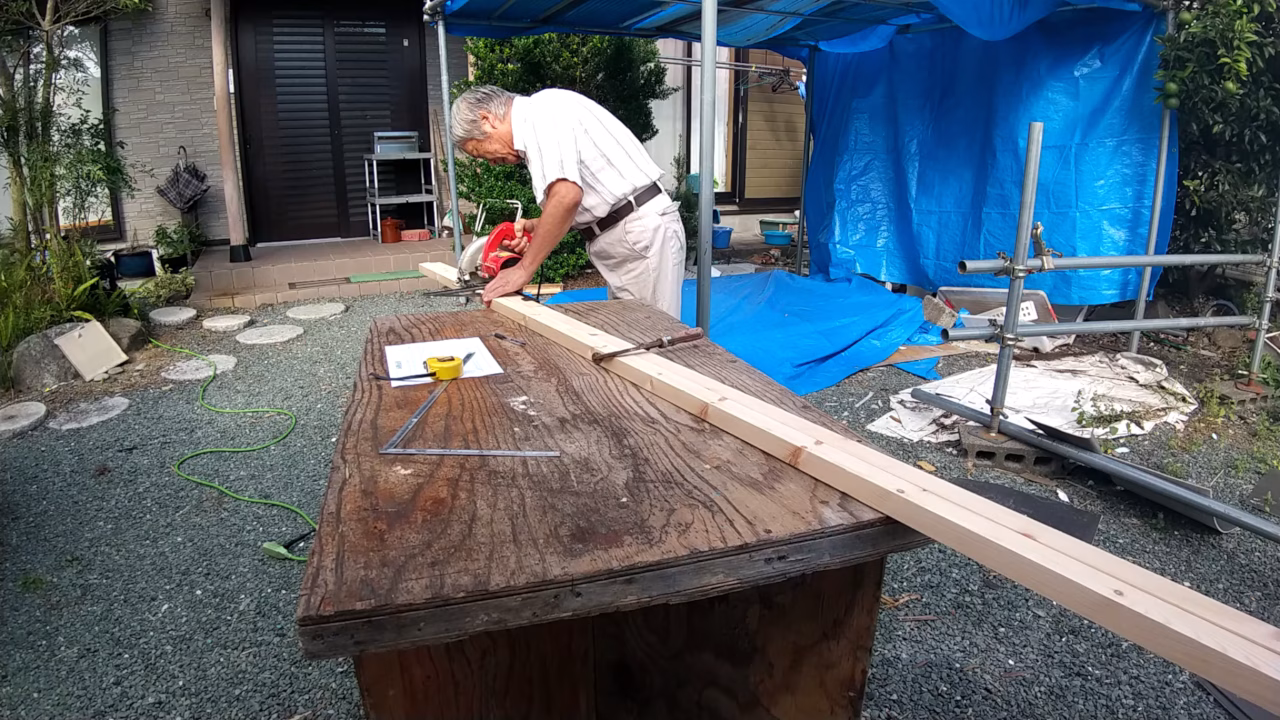

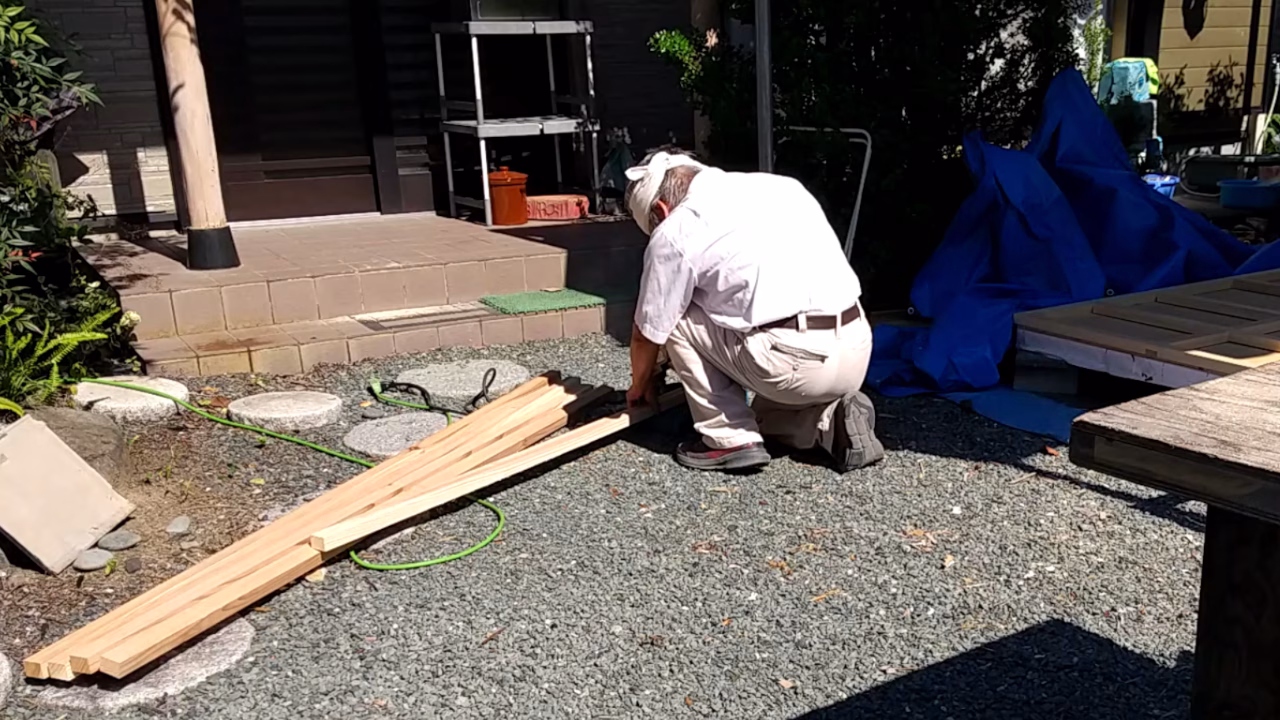

スライド丸鋸を溝専用にしたので、木材カットは卓上丸鋸を地面に置いて使いました。
運転席側前面の壁を作っていきます。

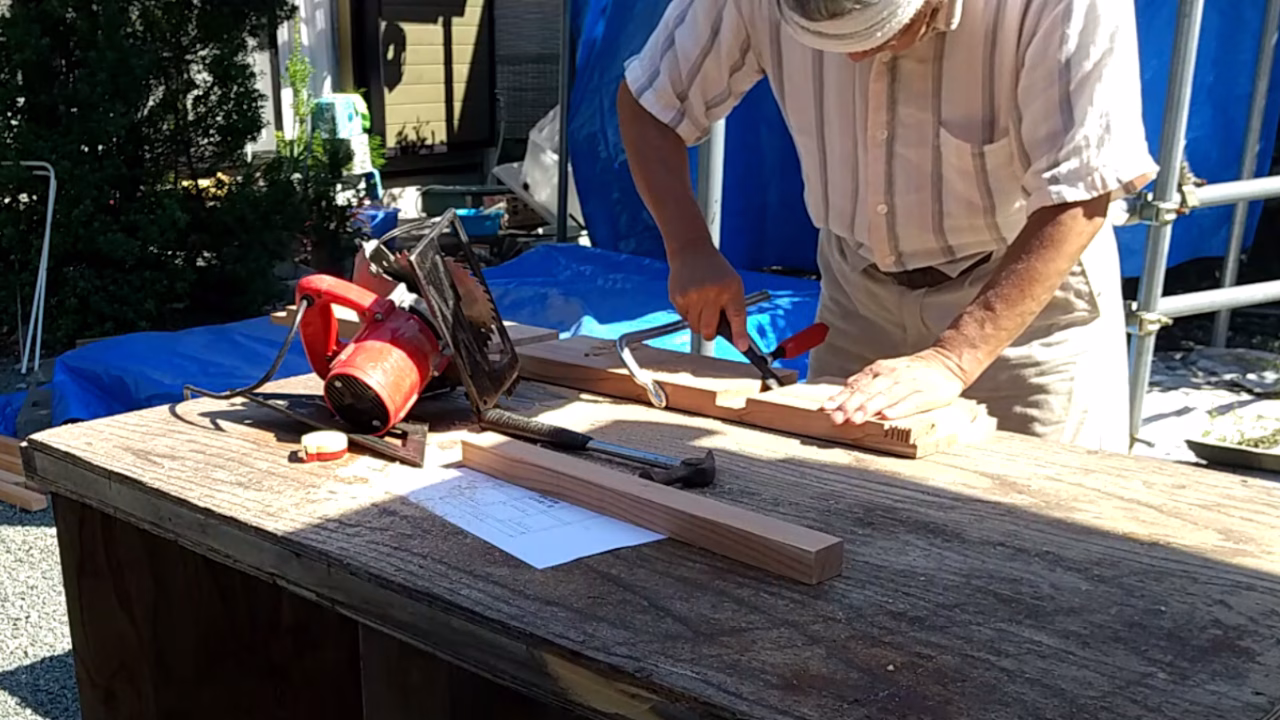

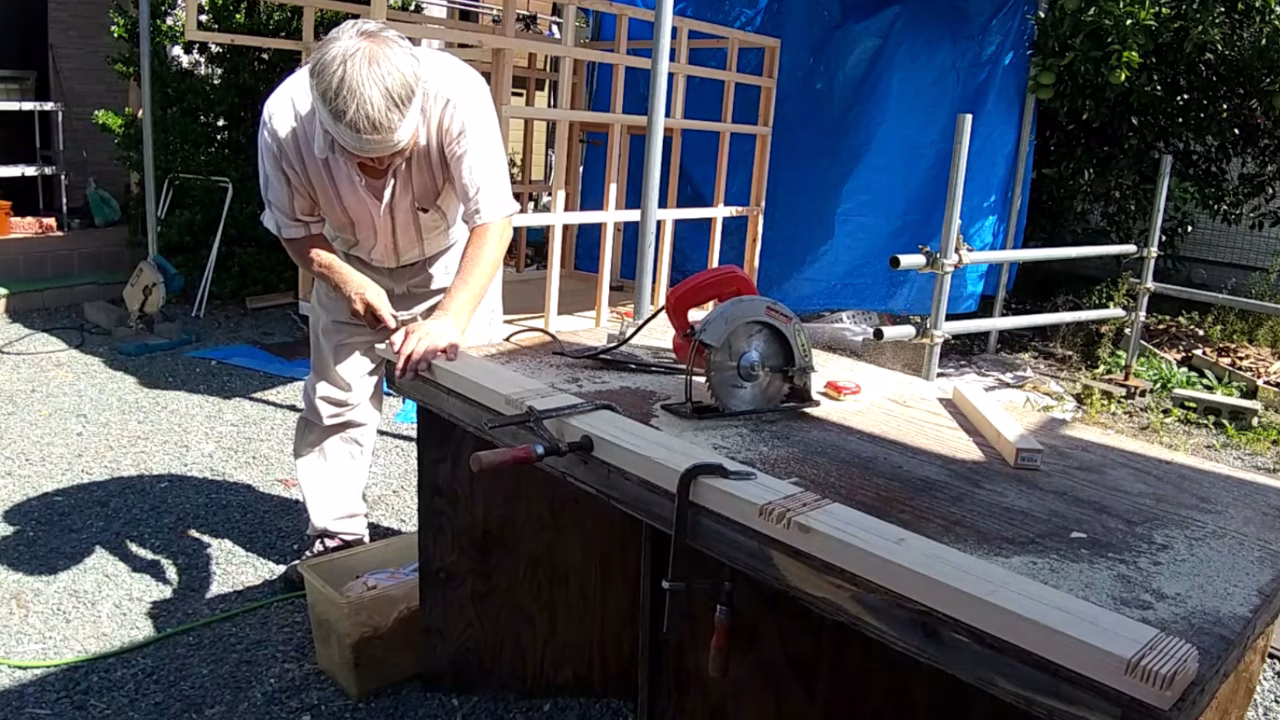

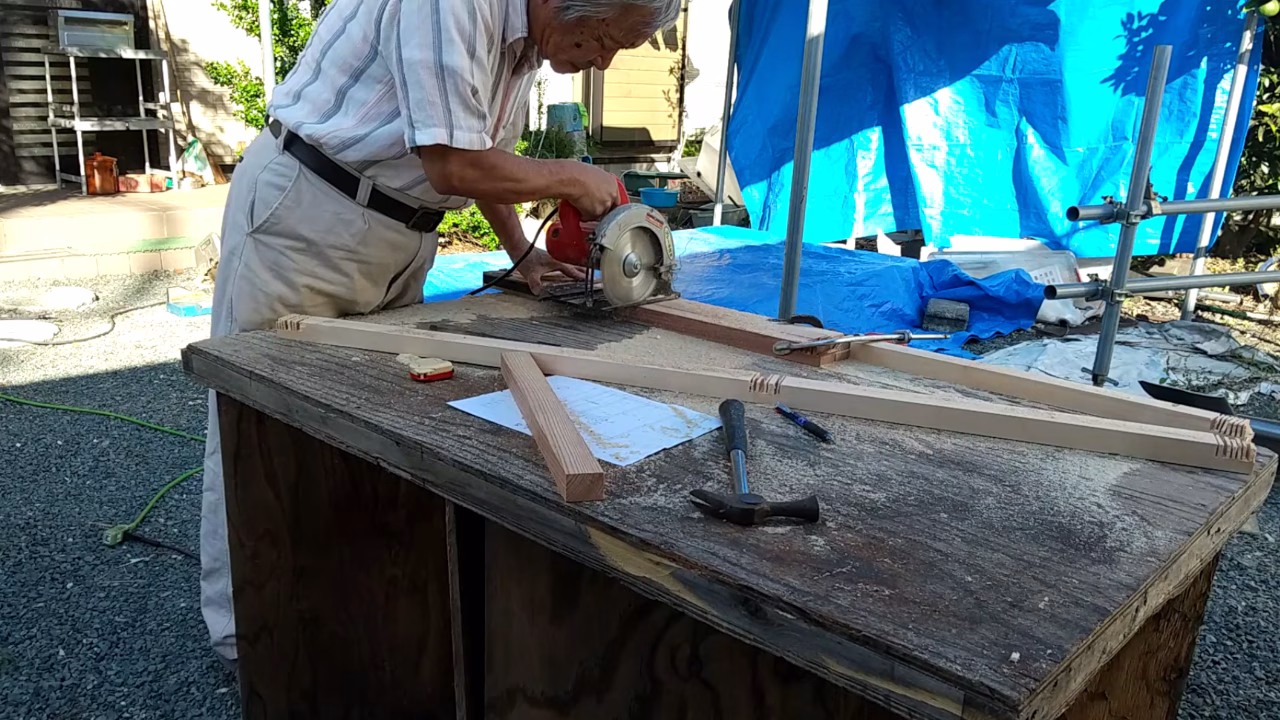

縦４本の木材をまとめて溝彫りしていきます。
横４本もまとめて加工します。
加工した木材を作業台に並べて、溝にボンドを塗りビスを打って仕上げます。
次は出入り口のあるうしろの壁を作ります。

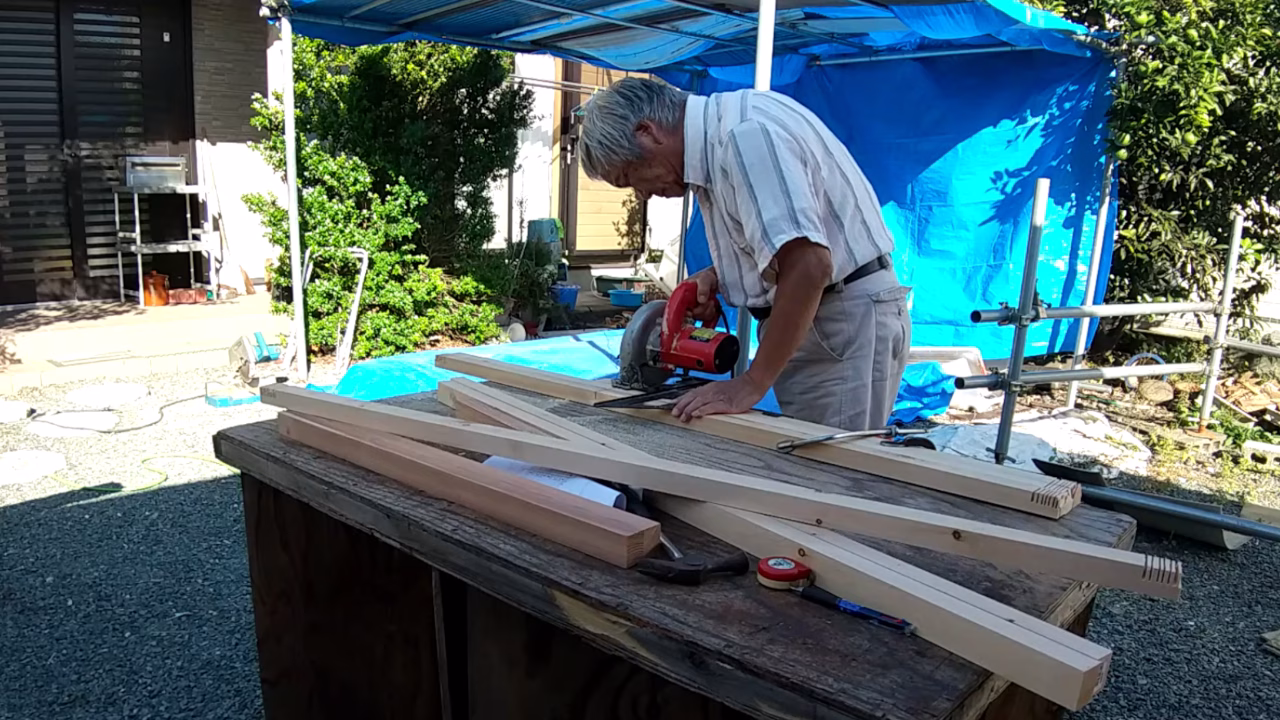

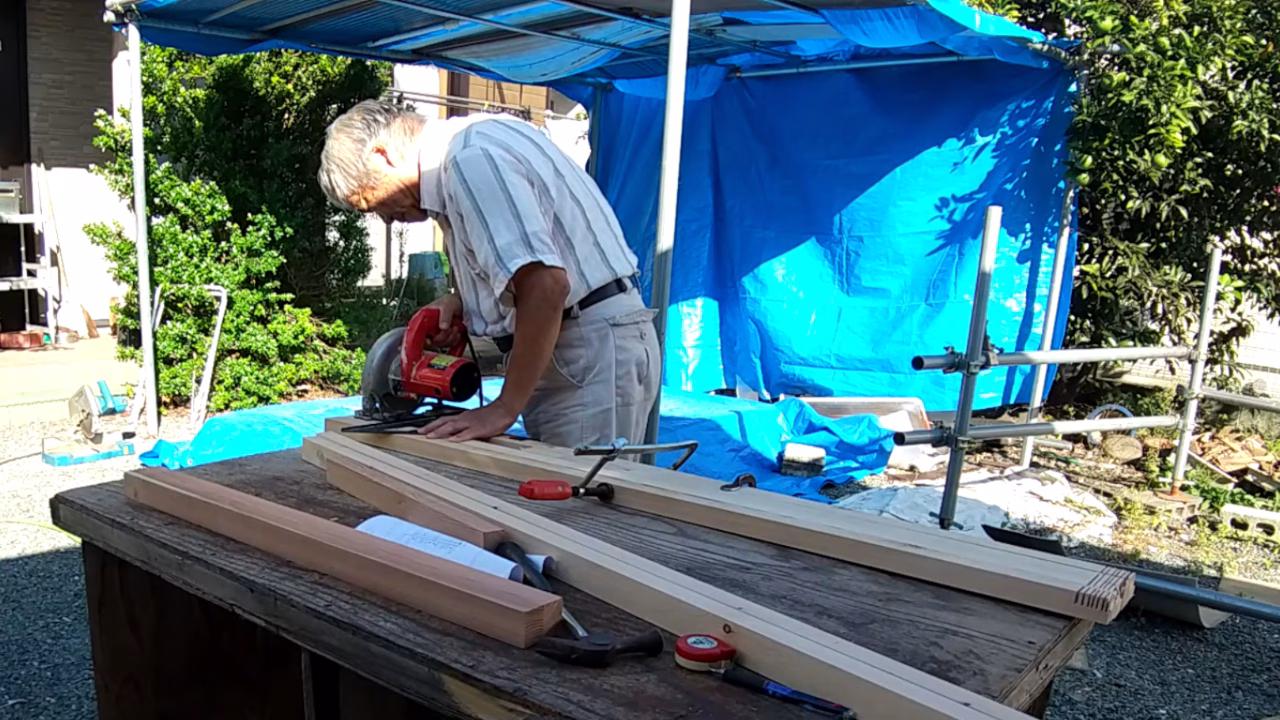

縦方向木材４本まとめて、上と下の溝を切ります。
図面左の１本は他に溝はいらないので、外して残りの３本をまとめて溝彫りします。
縦方向４本の溝彫りしています。
上１本は溝３つなので外して、残りをまとめて最後の溝彫りします。
変形溝彫り完了です。

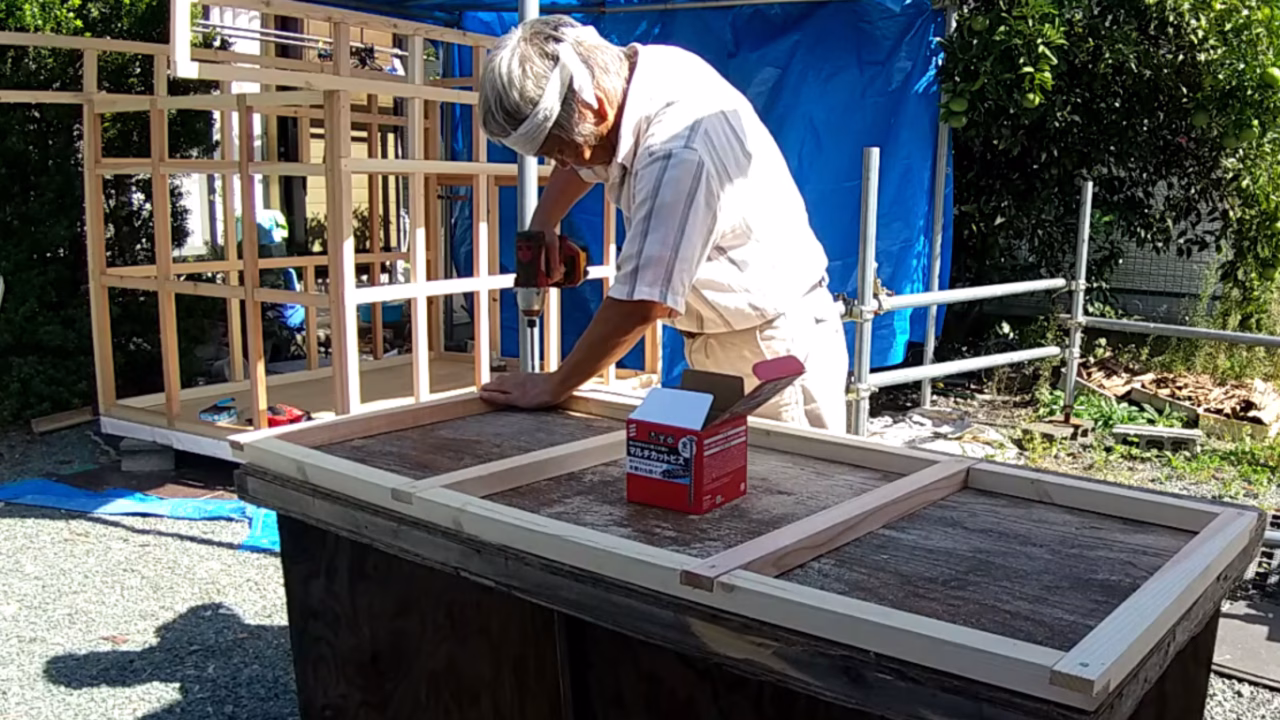

すべての合わせ目にボンドを塗り、ビス打ちして終了です。

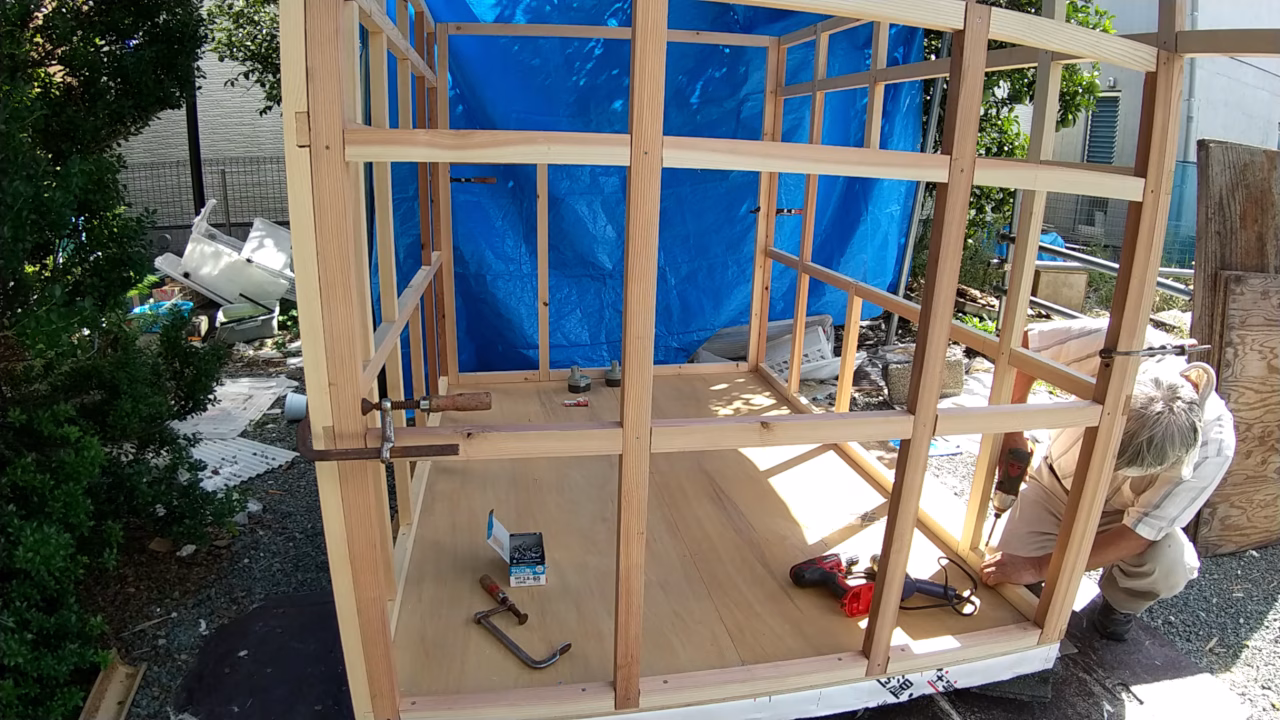

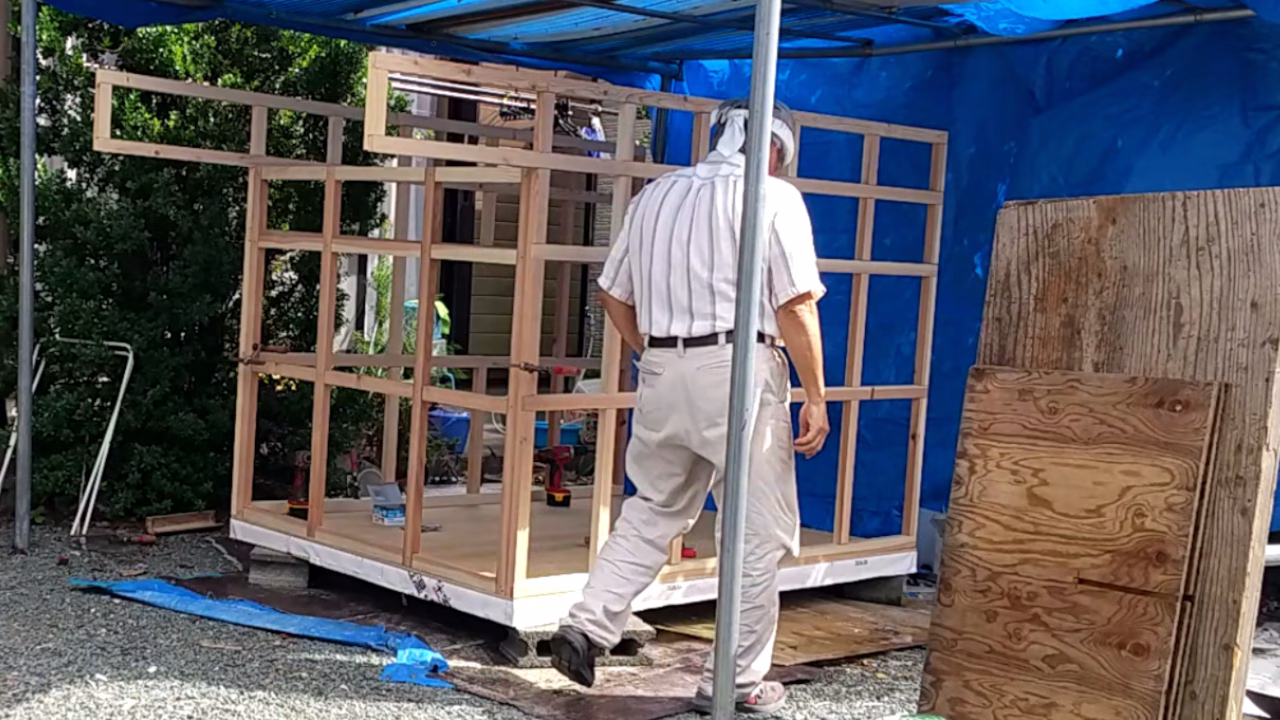

前回作った床に４辺の壁を載せていきます。

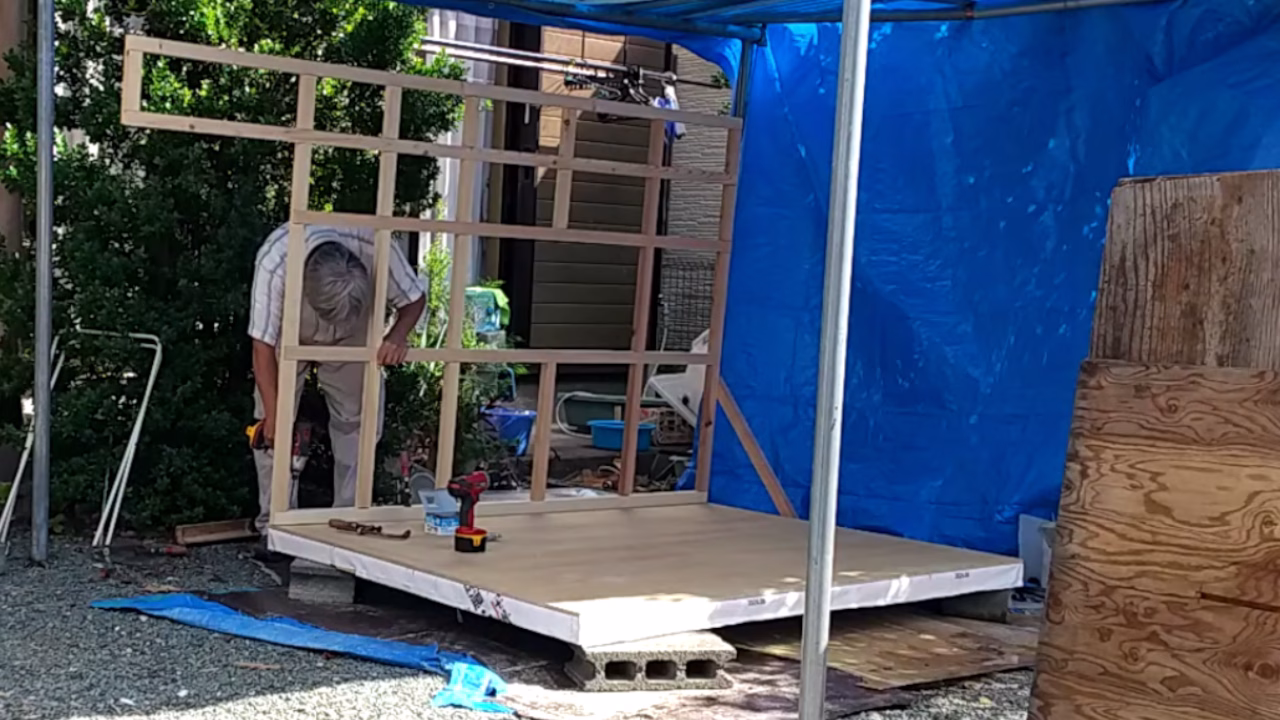

はじめの１面を自立させるのに苦労しました。

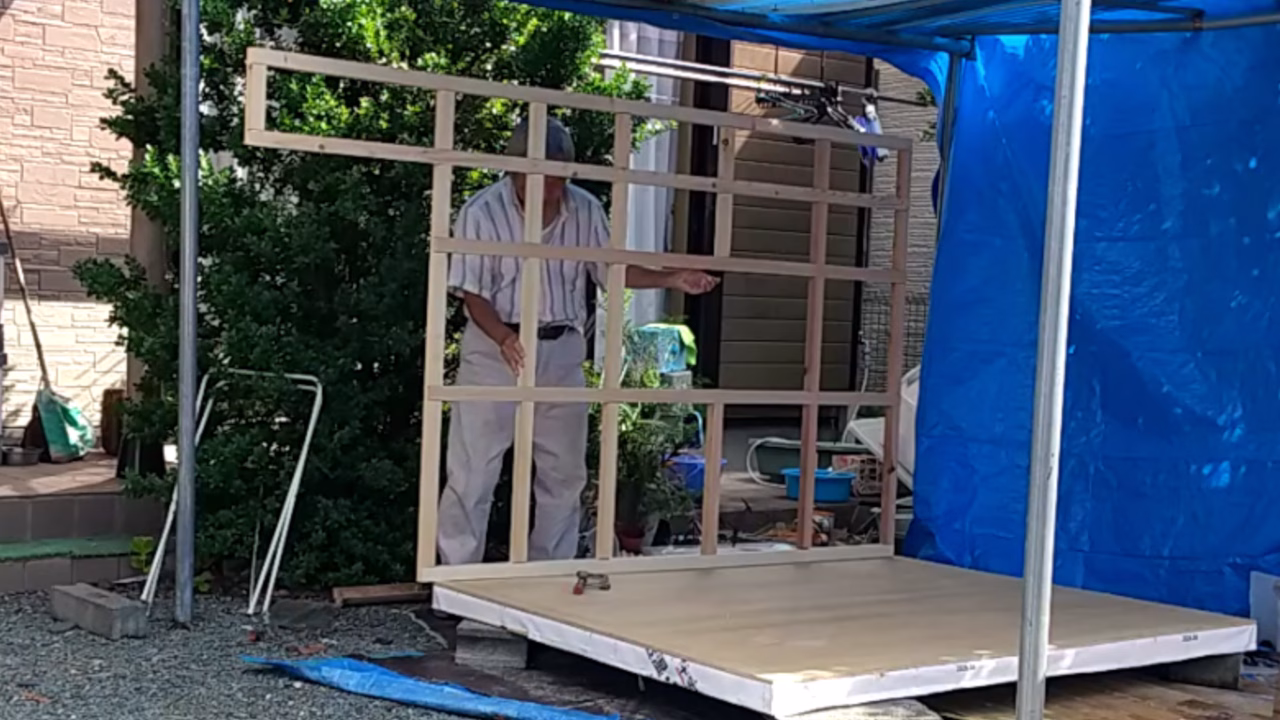

筋交い１本、クランプ１つ、仮どめビスで立ち上がりました。

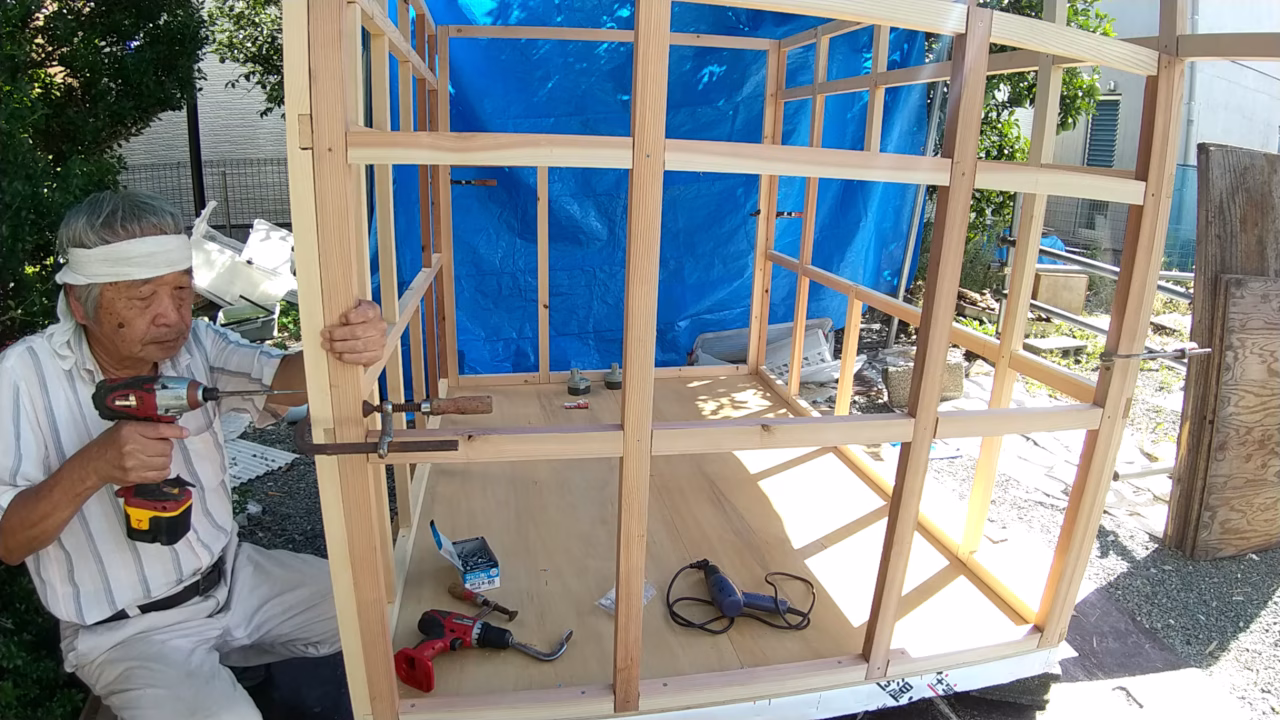

クランプを使って前面壁を固定しました。

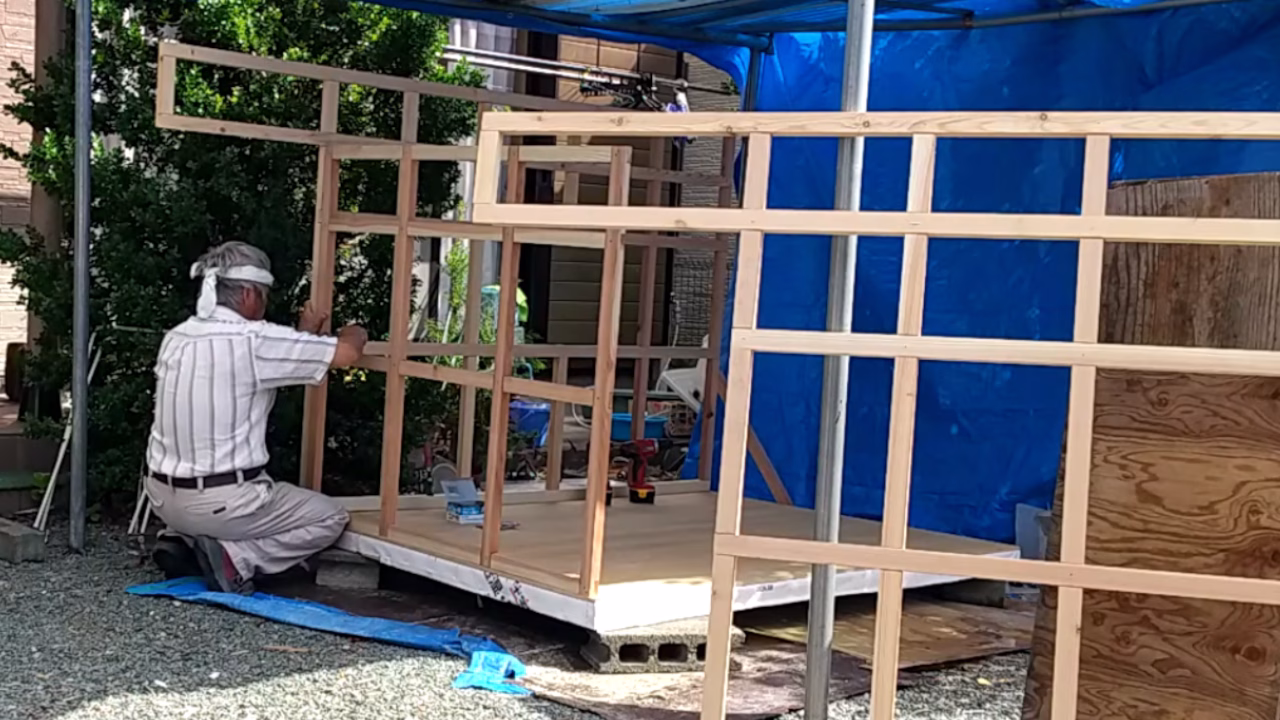

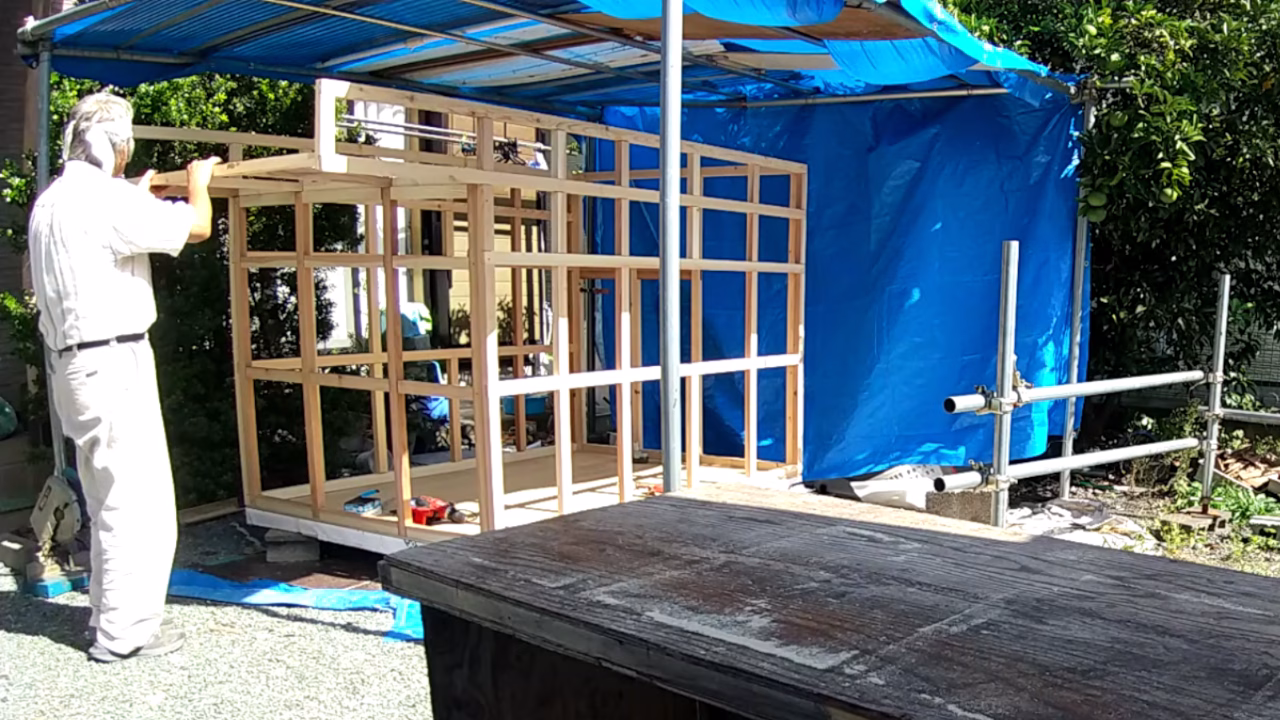

次に左側面を立てていきます。
うしろの壁を両サイドの壁とクランプで固定します。
ここで水平器を取り出して床や壁枠の水平を見ましたが目立った傾きはありませんでした。
床と壁の固定は今回一番長い７６ミリのビスを３０本使いました。
壁同士の固定には６５ミリのビスを使いました。
バンク床を実物を測ってから作りました。
バンクの長さも実物を測って切りましたが、最終的に５ミリほど出っ張ってしまいました。？？
合わせ目にボンドを塗ってビス打ちして終了です。
バンク床をハメていきます。
ビスで固定しました。
床が抜けないか不安ですが。
あとで考えます。

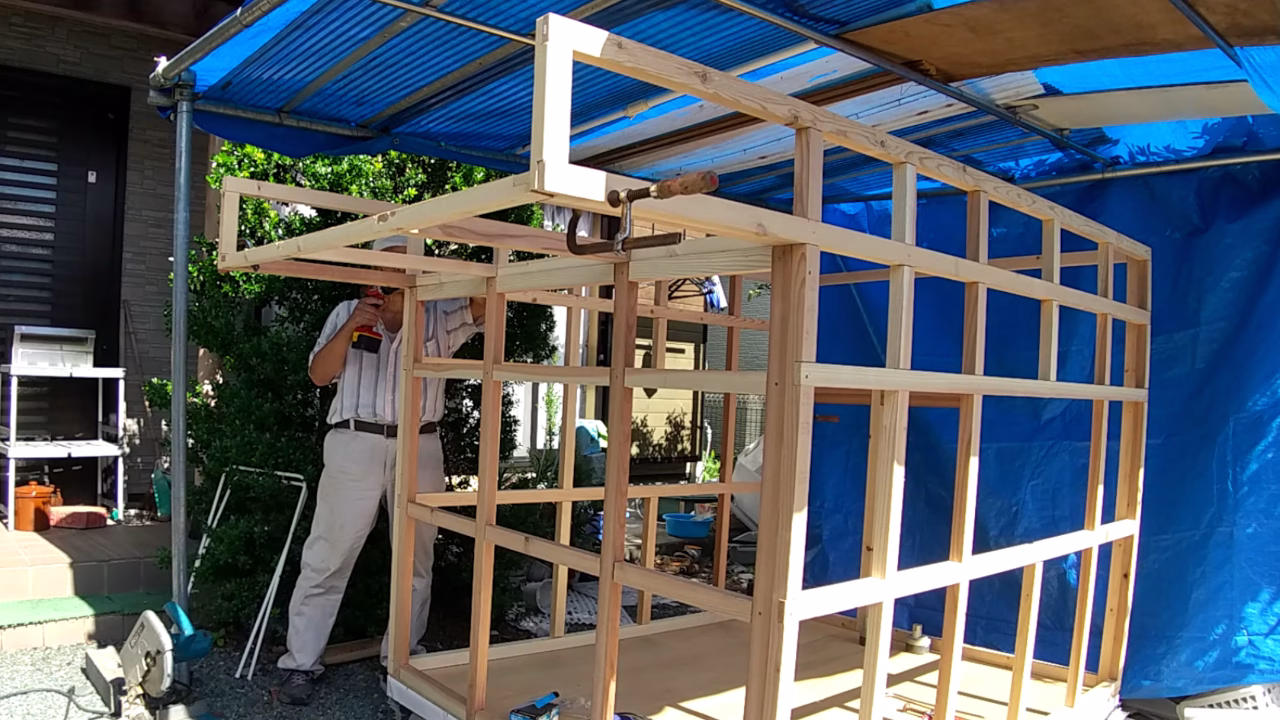

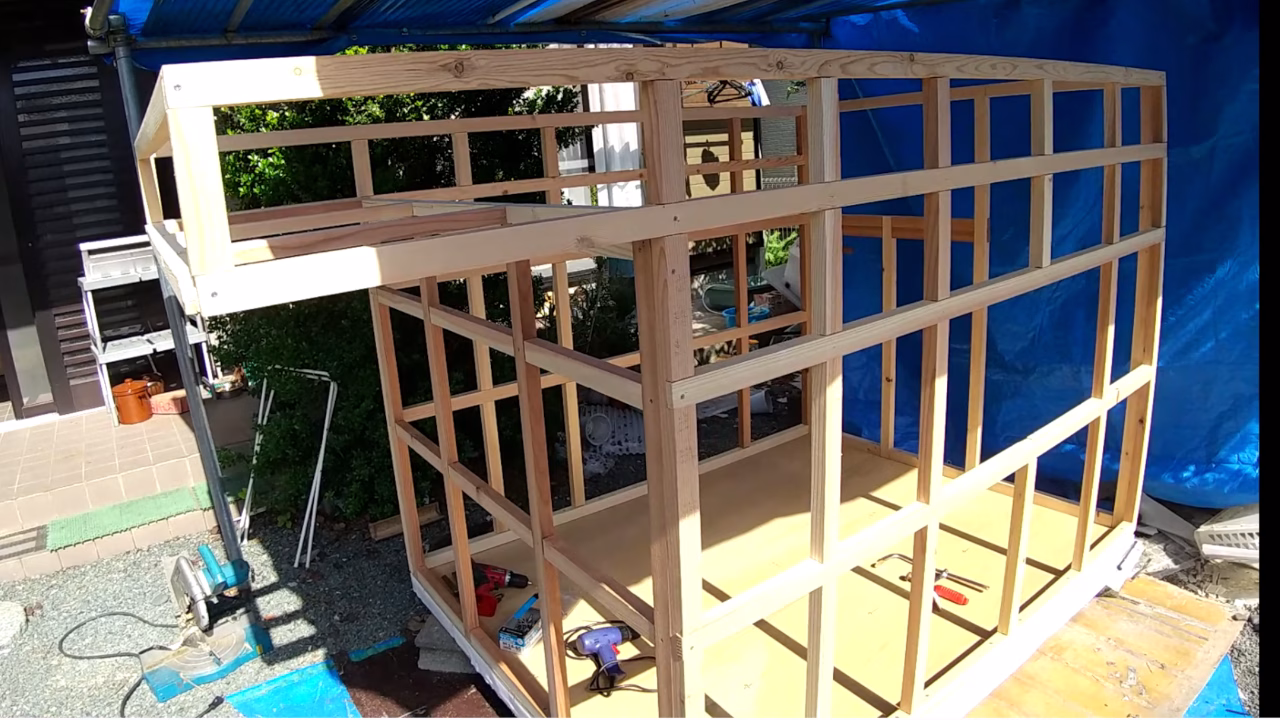

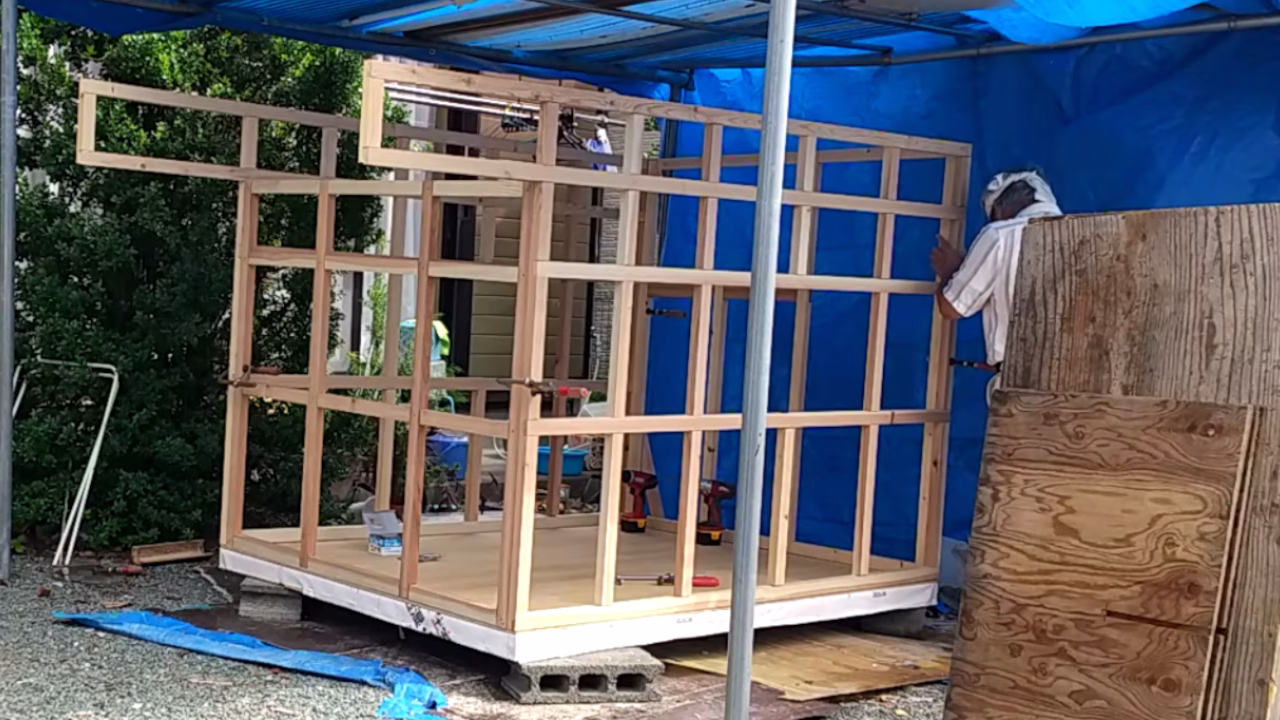

バンク上に１本角材を入れて完成しました。
つづきます。
